Компрессионный фитинг с двойным обжимным наконечником - это высоконадежное соединительное решение, широко используемое в контрольно-измерительных приборах, гидравлике, полупроводниках, защите окружающей среды, пневматике и промышленных жидкостных и газовых системах, подходящее для труб **1/16"~2" (2~50 мм), с высокой герметичностью, виброустойчивостью, простотой установки и обслуживания и другими преимуществами.
1. Основные особенности двойных компрессионных швов
1. Широкий выбор применимых размеров
Британские: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1,5", 2"
Метрические: 2мм, 4мм, 6мм, 8мм, 10мм, 12мм, 15мм, 20мм, 25мм, 32мм, 40мм, 50мм
2. Легко разбирается и повторно крепится

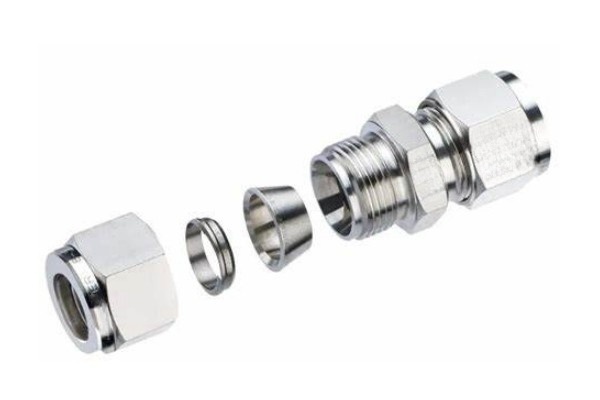

Конструкция с двойным обжимом (передний и задний обжимные кольца) обеспечивает механическое защелкивающееся уплотнение, которое можно разобрать и собрать несколько раз без ущерба для уплотнения.
По сравнению с одинарными наконечниками или фланцевыми соединениями, не требуется сварка или специальные инструменты, а время монтажа сокращается более чем на 50%.
3. Доступны различные материалы и конструкции
Материал: нержавеющая сталь 304/316, латунь, хастеллой, монель и т.д.
Форма уплотнения: уплотнение металл-металл (высокая температура и высокое давление), прокладка из ПТФЭ/EPDM (коррозионностойкая).
4. Отличная надежность и производительность
Давление: до 10 000 фунтов на квадратный дюйм (690 бар) для тяжелых гидравлических, газовых и химических работ.
Антивибрация: конструкция с двойным обжимом предотвращает ослабление и подходит для вибрационных сред, таких как компрессоры, насосы и двигатели.
2. Распространенные типы шарниров с двойным наконечником
Прямоточные соединители
Угол 90°
Угол наклона 45°

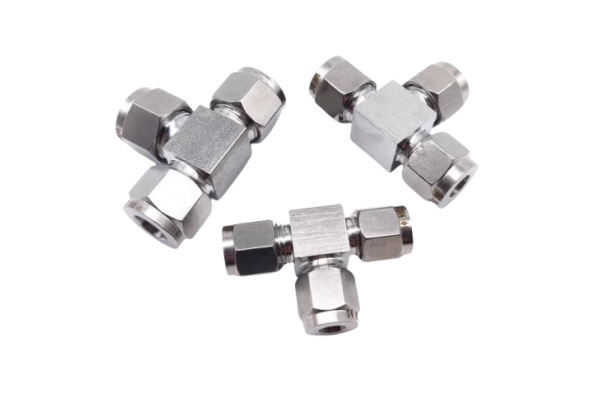

Тройниковые шарниры
Поперечный соединитель
Трубчатые адаптеры
3. Типичные отрасли применения
1. Оборудование для защиты окружающей среды (влажные отходы/твердые отходы/мусоросжигательные заводы)
Применимые баллы:
Гидравлика (прессы, сортировщики) – устойчива к высоким давлениям и вибрациям.
Трубы для биогаза/дымовых газов (материал 316L, устойчивый к коррозии H₂S).
Контроль измерителя (предотвращение утечек пробоотборной трубки CEMS)
2. Нефтехимическая промышленность
Применимые баллы:
Высокотемпературный трубопровод реактора и трубопровод высокого давления (кислотостойкий по методу Хастеллоя).
СПГ транспортируется при низких температурах (-200°C остается герметичным).
3. Полупроводники/фармацевтика
Применимые баллы:
Подача газа/жидкости высокой чистоты (незагрязняющая конструкция).
Оборудование для чистых помещений (материал, одобренный FDA).
В-четвертых, руководство по выбору
1. Выберите материал в соответствии с носителем
Вода/пар/воздух: нержавеющая сталь 304
Морская вода/кислота/щелочь/Cl⁻: нержавеющая сталь 316L
Сильная кислота (серная кислота/соляная кислота): Hastelloy C276
Высокотемпературное масло/гидравлическое масло: никелированная нержавеющая сталь
2. Выберите модель в соответствии с давлением
< 1000 фунтов на квадратный дюйм: Стандартный двойной наконечник 1000-6000 фунтов на квадратный дюйм: Усиленный высоким давлением > 6000 фунтов на квадратный дюйм: Металлическое уплотнение сверхвысокого давления
3. Меры предосторожности при установке
Режущая насадка: должна быть плоской и без заусенцев (используйте специальный труборез).
Контроль предварительного натяга: Используйте динамометрический ключ, чтобы не быть слишком тугим или слишком слабым.
Испытание на герметичность: Проведите герметичное/гидравлическое испытание после установки.
5. Резюме
Фитинги двойного сжатия являются высоконадежным и простым в обслуживании решением для подключения трубопроводов.
Идеально подходит для:
✅ Оборудование для защиты окружающей среды (коррозионная стойкость, предотвращение утечек)
✅ Нефтехимическая промышленность (устойчивость к высокому давлению, виброустойчивость)
✅ Точное производство (отсутствие загрязнений, высокая чистота)
✅ Полупроводники (CVD-оборудование, оборудование для травления)
Если вам нужен выбор конкретной модели или технических параметров, мы можем предоставить вам такие условия работы, как среда/давление/температура, которые инженеры KUNGFLEX могут порекомендовать!
